gun port furta działowa

Anglia- Furta strzelnicza (gun port)

Strona umożliwia wydrukowanie szblonu otworów strzelniczych żaglowca.
Proporcje bazują na oryginalnych danych Royal Navy, które zostały z zaczerpnięte
z "Bulding Plank-on- Frame Ship Models" Ron McCarthy
dzięki uprzejmości i wiedzy Artura (Awas) Wasilaka

Cytuję Artura: "Bazą jest średnica pocisku, która zależy od wagomiaru...


Waga w funtachŚrednica w calachŚrednica w milimetrach
11,92348,84
22,42361,54
32,79370,94
43,05377,55
63,49488,74
94,000101,60
124,403111,84
185,040128,02
245,546140,86
326,106155,09
366,350161,29
426,684169,77

Formuły przeliczające (D- średnica pocisku):
-minimalna odległość pomiędzy osiami furt: D x 24
-długość otworu: D x 6,5
-wysokość otworu: D x 6
-wysokość nad pokładem: D x 3,5


Obliczane wartości nie powinny być rozumiane, jako jedyne możliwe, bo w przypadku: róźnych okresów, serii okretów, eksperymentów, zmian w artylerii itp. będą one różne od podanych. Ale na pewno mogą być traktowane jako punkt odniesienia.

Koniec cytatu.

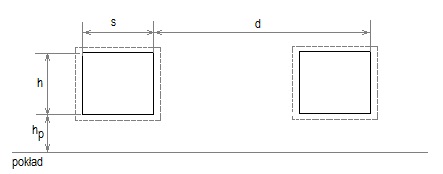

Strona umożliwia wydruk przeskalowanego otworu furty działowej wybranego wagomiaru działa zgodnie z poniższym rysunkiem:

gun port furta działowa




gun port furta działowa

Ustal parametry:

Wagomiar (średnica pocisku):




Skala (na przykład 1:48 itp.) 1:


gun port furta działowa

Francja- Furta strzelnicza

Cytuję Artura: Nie mam takich informacji, które wprost dałyby Ci algorytm. W Boudriocie t.II są takie dane:



Waga w funtachSzerokość
furty [mm]
Wysokość
furty [mm]
Wysokość
nad pokładem [mm]
8lb705605406
18lb894813542
36lb1003921705

Koniec cytat

W miarę możliwości uzupełnię tabelę o nowe dane.


gun port furta działowa

Ustal parametry:

Wagomiar (średnica pocisku):




Skala (na przykład 1:48 itp.) 1:
