łańcuch kabestanu

Łańcuch. Wykonanie łańcucha w modelach żaglowców historycznych

Wykonanie łańcucha jest czynnością bardzo żmudną i długotrwałą, ale nie jest to element trudny do wykonania. Proces tworzenia łańcucha to wykonanie bardzo dużej ilości ogniw i połączenie ich ze sobą. Duża liczba ogniw wymaga zachowania powtarzalności elementów. Poniżej w artykule opiszę prosty przyrząd ułatwiający wykonanie łańcucha.

Ogniwo łańcucha

Pojedyncze ogniwa powstają z rozcięcia nawiniętego drutu na dwa inne druty tworzące kopyto ogniwa. Nawinięty drut przypomina sprężynę. Należy tylko porozcinać ją na pojedyncze zwoje, które razem ze sobą złączymy w jedną całość- utworzymy łańcuch. Łącząc ogniwa możemy je lutować, sklejać lub pozostawić zaciśnięte- gdy nie będę przenosić obciążenia. O wielkości ogniw decydować będą średnice użytych drutów.

Materiały do wykonania łańcucha

-drut mosiężny lub miedziany

Narzędzia

  • ostry nóż lub skalpel
  • pęseta

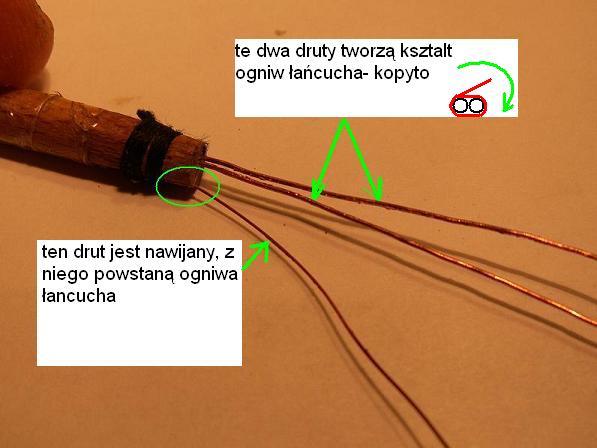

  • przyrząd do wykonywania ogniw na przykład taki jak na poniższej fotografii

Prosty przyrząd do wykonania modelu łańcucha

przyrząd do wykonania łańcucha

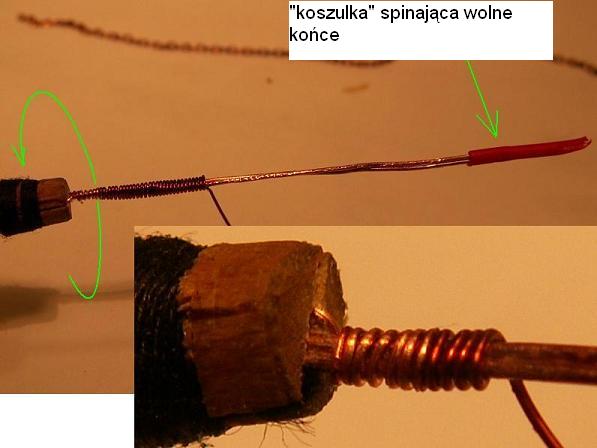

Nawijamy oczka łańcucha

Oczka modelu łąńcucha powstana po rozcięciu ciasno nawiniętego drutu na nasz przyrzą. Uwaga: Końce drutów tworzących kopyto dla oczek spinamy ze sobą, na przykłąd koszulką zdjętą z drutu

wykonanie łańcucha do żaglowca

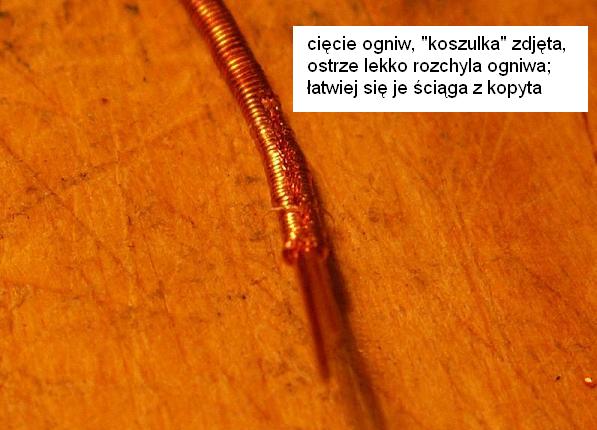

Rozcinamy oczka

Gdy drut na oczka mamy już nawinięty, ściągmy koszulkę i rozcinamy nawiniety drut

łańcuch historycznego żaglowca

Łączenie oczek

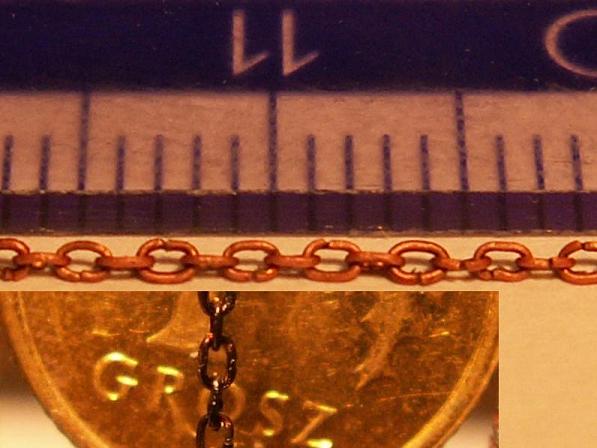

I teraz najbardziej żmudna praca. Łaczymy ze sobą kolejne oczka. Poniżej fotografia łańcucha o oczkach o średnicy rzędu 1 mm

łączenie ogniw w modelu łańcucha

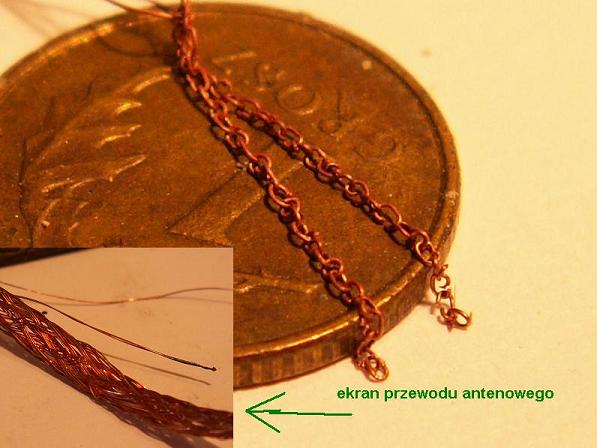

A tu łańcuch powstały z ekranu przewodu antenowego. Oczka są średniczy około 0,3 mm. To była makabra, ale podołałem. Kilka godzin dłubania

łmodel łańcucha oczka 0,3 mm

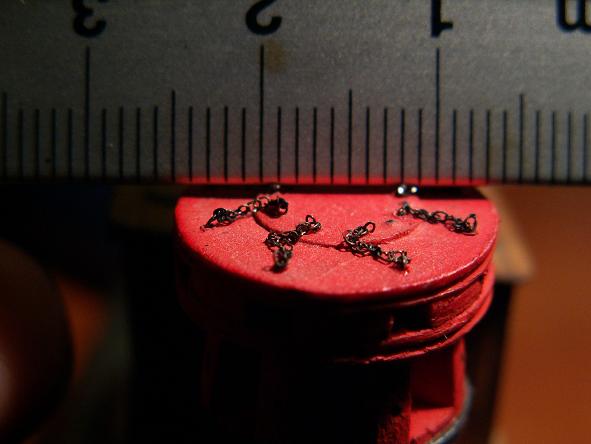

Ogniwa (są wielkości 0,3 mm ) zamocowałem przy zamkach handszpaków w kabestanie HMB Endeavour

łańcuch na modelu kabestanu

AL ©www.epomoce.pl 2.10.2008
