pompa zęzowa HMB Enedeavour1769

Pompa zęzowa




Poniżej przedstawię relacje z budowy ręcznej pompy zęzowej. Kolejne fotografie przedstawiają czynności na tyle proste, że nie wymagają one szerszego komentarza. Jedynie wykonanie "dekla" wzbogacę krótkim komentarzem.

Materiał, z jakiego została wykonana kolumna pompy to listewka brzozowa, uchwyt ramienia to sklepany drut miedziany zaś dekiel to wytłoczka ze skrawka folii do drukarki laserowej. Ze skrawka woreczka foliowego zrobiłem imitację uszczelnienia pompy.

Dekiel został wytłoczony prostym przyrządem wykonanym z patyczka bukowego dołączonego do lodów- końcówka patyka była kopytem dekla, w twardej desce nawierciłem otwór o średnicy nieco większej niż średnica kopyta. Jedyna trudnością jest odpowiednio utrafić z temperaturą gotowanego oleju roślinnego, w taki olej wkładam skrawki folii drukarskiej. Folia pod wpływem temperatury mięknie i można wytłaczać. Reszta czynności nie powinna stwarzać kłopotów- nie jest to element trudny do wykonania.

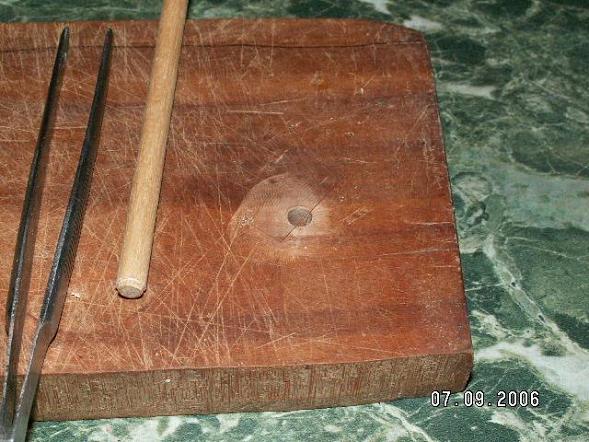

-pęseta, kopyto, folia

pompa zęzowa 119.JPG

-olej jest za ciepły- folia się skurczyła

pompa zęzowa 122.JPG

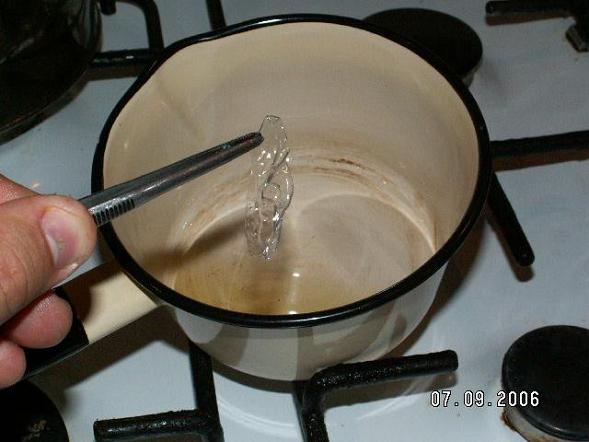

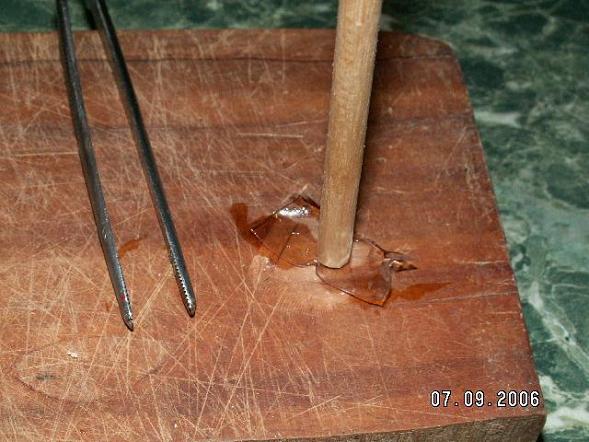

-moment tłoczenia

pompa zęzowa 120.JPG

pompa zęzowa 125.JPG

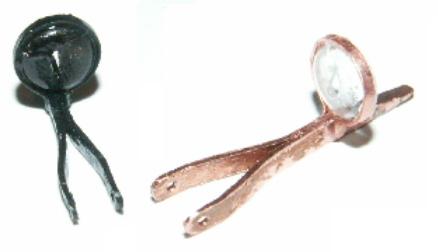

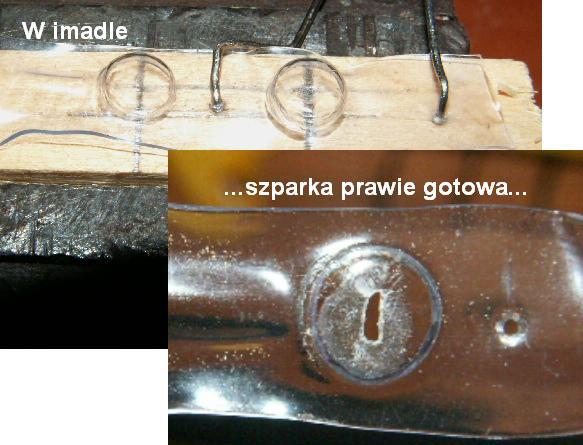

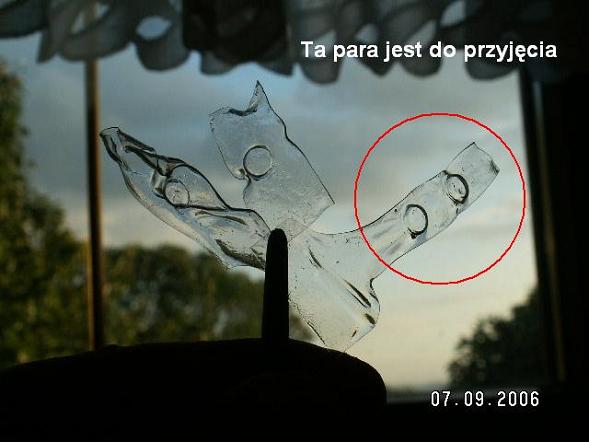

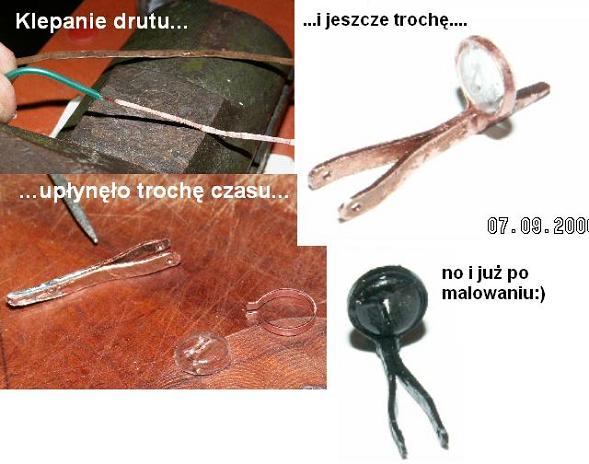

-etapy wykonania dekla i uchwytu ramienia pompy

pompa zęzowa 126.JPG

pompa zęzowa 131.JPG

pompa zęzowa 134.JPG

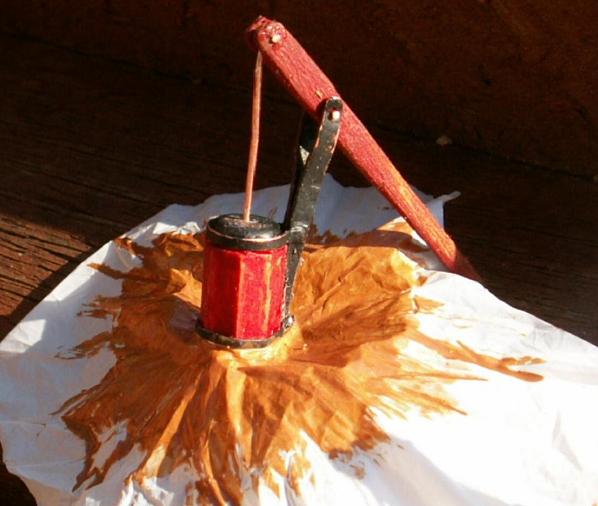

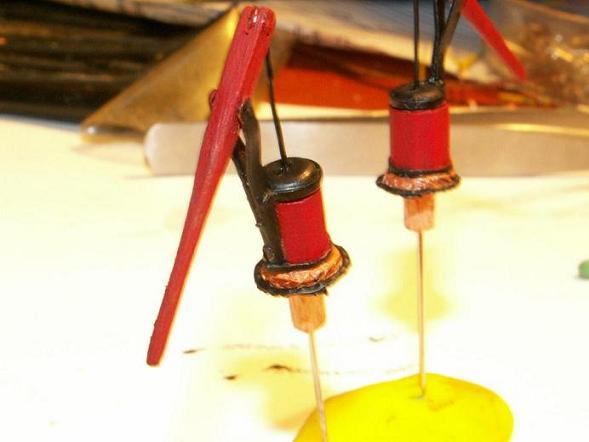

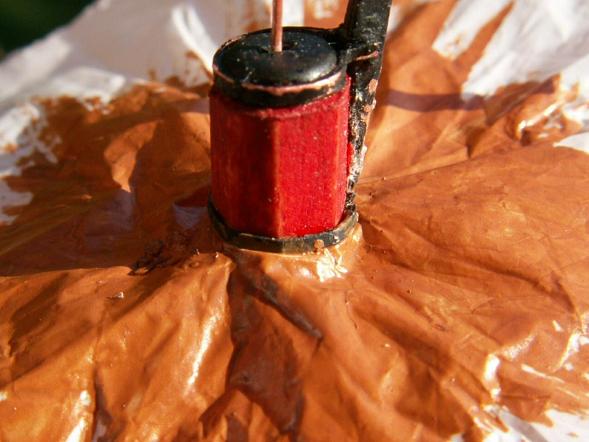

-wykonanie imitacji uszczelnienia

pompa zęzowa 176.JPG

pompa zęzowa 177.JPG

pompa zęzowa 180.JPG

pompa zęzowa 181.JPG

AL ©www.epomoce.pl 26.09.2008
