szalupa HMB Enedeavour1769

Jak zbudować szalupę?

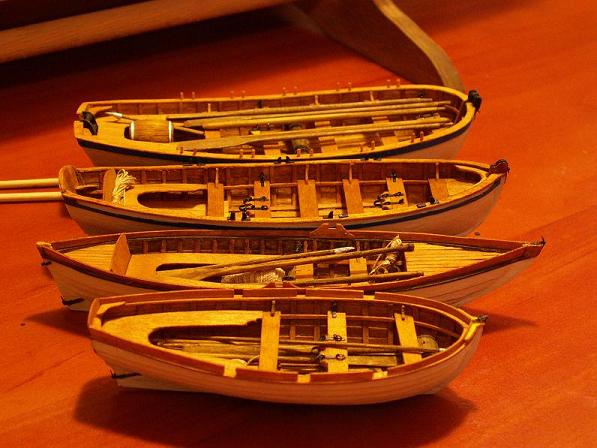

Wykonanie drewnianego modelu szalupy nie jest takie trudne, o wszystkim decyduje cierpliwość i brak pośpiechu. Poniżej moje stadko w skali 1:50

HMB Endeavour 1769- 1771 szalupa002.jpg

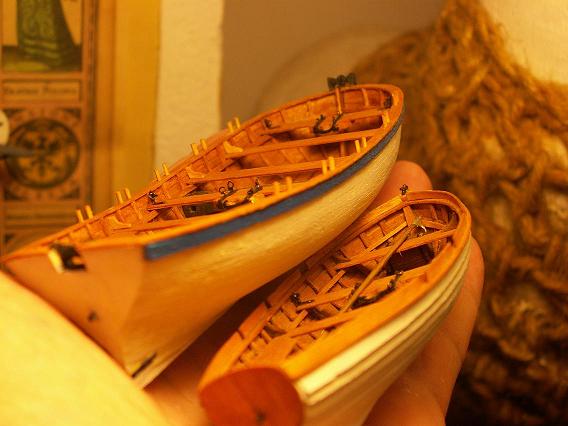

każda z nich mieści się na dłoni dorosłego człowieka i jest wykonana z drewna

HMB Endeavour 1769- 1771 szalupa004.jpg

W artykule skupię się nad metodą wykonania kadłuba szalupy, detale to sprawa drugorzędna, ale ważna.

Etapy budowy szalupy można podzielić na trzy części:
-wykonanie kopyta
-wykonanie poszycia
-wykonanie wyposażenia


Materiał
-fornir (tu polecam: brzozę, czereśnię na fotkach znajdują się szalupy z brzozy, czereśni i buku- tu było troszke więcej kłopotów ale łatwo się szlifowało)
-klocek balsowy, lipowy lub olchowy jako materiał na kopyto
-deszczułka -fundament naszej stoczni
-taśma samoprzylepna


Narzędzia
-pilnik gładzik, tarnik
-iglaki
-papier ścierny
-nożyk
-skalpel
-mini wiertarka
-klej szybkowiążący
-patyczek do szaszłyków- tym nanosimy klej
-kilka szpilek


- kopyto

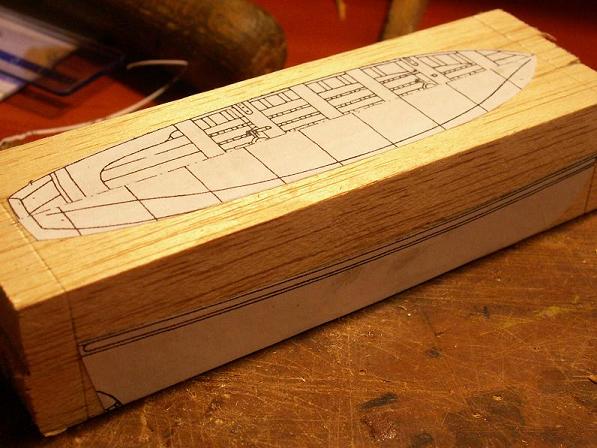

Na kopyto dobrze jest wybrać materiał miękki. Tak, aby przy obróbce się nie namęczyć i nie zniechęcić. Ja zdecydowałem się na balsę. Kilkanaście ruchów nożykiem i skalpelem nada z grubsza kształt w ciągu kilku minut. Klocek może być jednolity lub sklejony z kilku warstw. Na klocek nanosimy rzut z góry i boczny szalupy

HMB Endeavour 1769- 1771 szalupa006.jpg

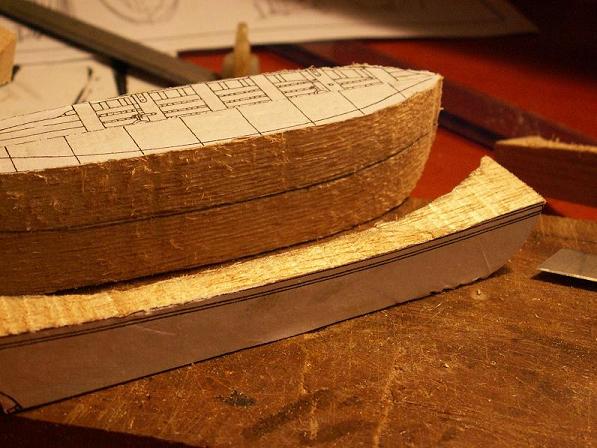

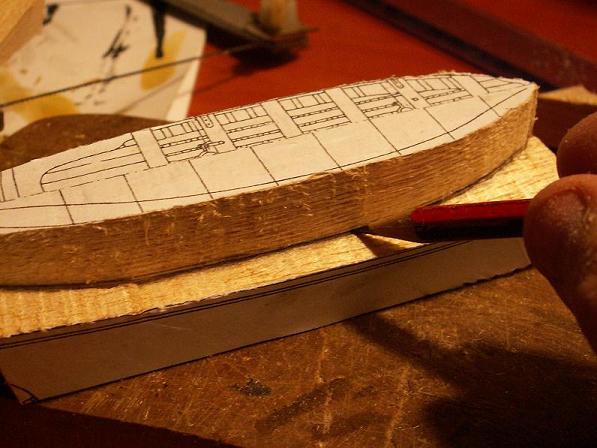

-wykonujemy pierwsze cięcia

HMB Endeavour 1769- 1771 szalupa008.jpg

HMB Endeavour 1769- 1771 szalupa010.jpg

HMB Endeavour 1769- 1771 szalupa012.jpg

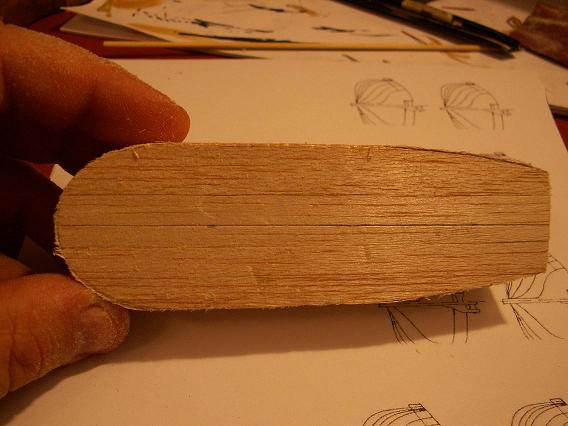

HMB Endeavour 1769- 1771 szalupa014.jpg

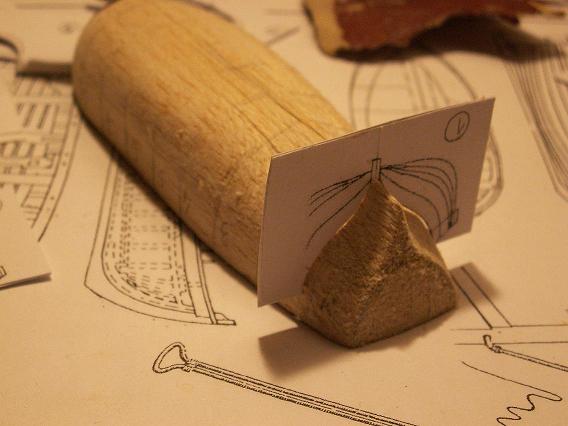

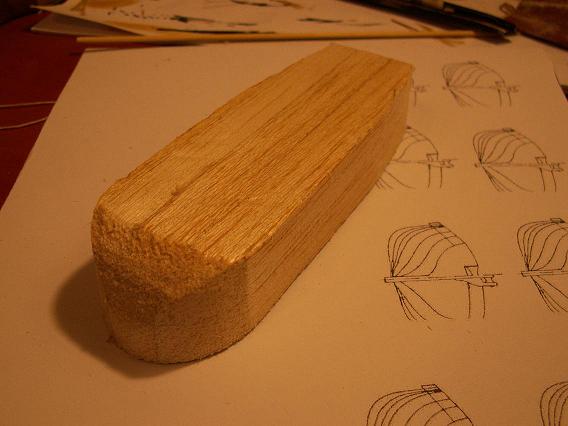

i obrabiamy kopyto do pożądanych kształtów, co jakiś czas sprawdzając poprawność przekrojów poprzecznych

HMB Endeavour 1769- 1771 szalupa016.jpg

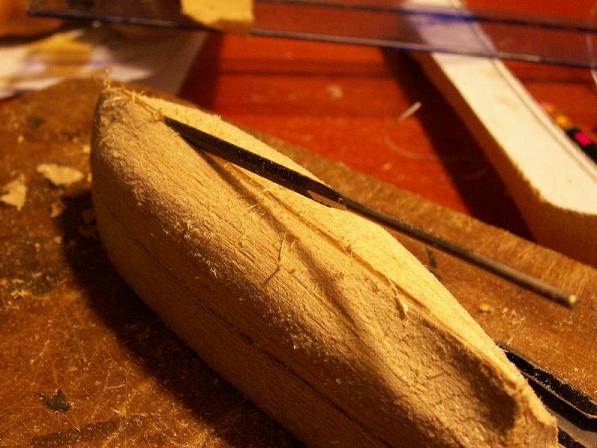

wykonuję rowek na stępkę

HMB Endeavour 1769- 1771 szalupa018.jpg

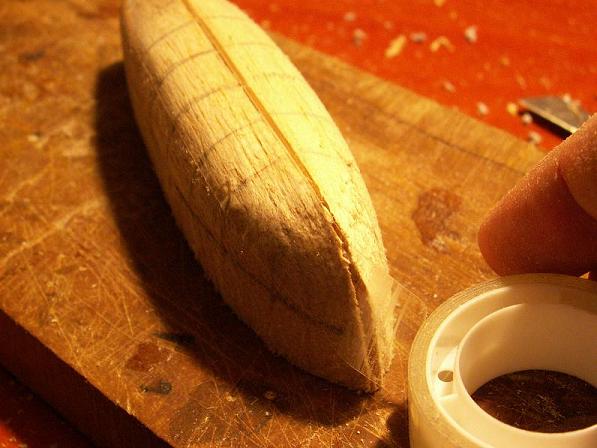

oklejam kopyto przeźroczystą taśmą, zapobiegnie to ewentualnemu przyklejeniu "skorupy" do kopyta

HMB Endeavour 1769- 1771 szalupa020.jpg

teraz odstawiam kopyto i zajmuję się przygotowaniem stępki

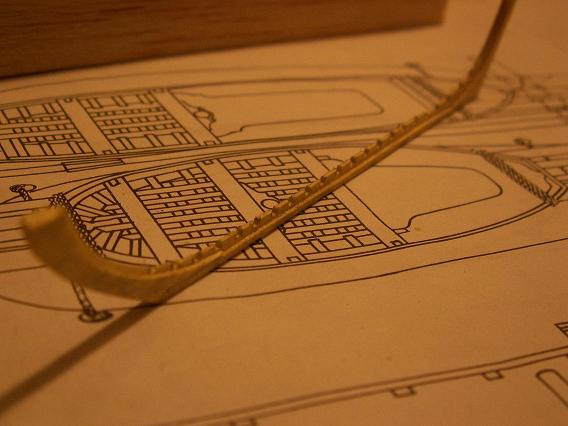

- wykonanie stępki

stępkę zrobiłem z trzech warstw sklejonego forniru o grubości 0,6mm, warstwy są tak sklejone że środkowa wystaje względem bocznych, tworzy bazę na wręgi i podstawę pod przyszłą nadstępkę, mając wypiłowane szczeliny na wręgi wygładzam papierem ściernym boki stępki

HMB Endeavour 1769- 1771 szalupa022.jpg

-mocowanie kopyta

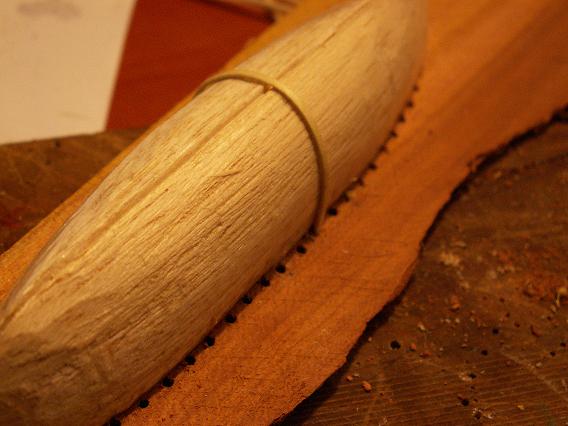

kopyto mocuję do deszczułki dwoma wkrętami, deszczułkę obwiercam na wylot otworami w takich odstępach w jakiej znajdują się poszczególne wręgi, ilość otworów odpowiada liczbie wręg

HMB Endeavour 1769- 1771 szalupa024.jpg

-wręgi

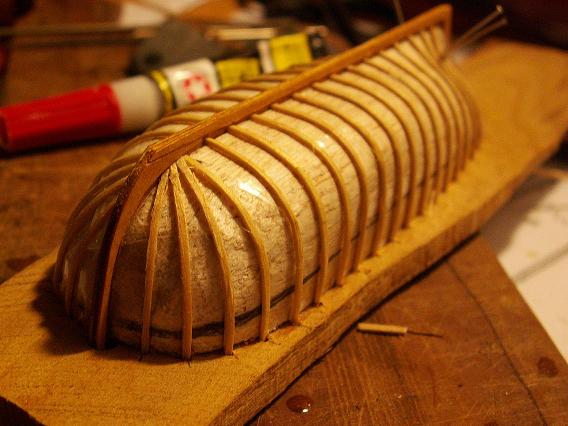

wręgi to paski forniru przycięte na odpowiednią szerokość, gotuję te "ścinki" i bezpośrednio z ciepłej wody obszywam kopyto wręgami, gotowanie zwiększa elastyczność; mocuję stępkę

HMB Endeavour 1769- 1771 szalupa026.jpg

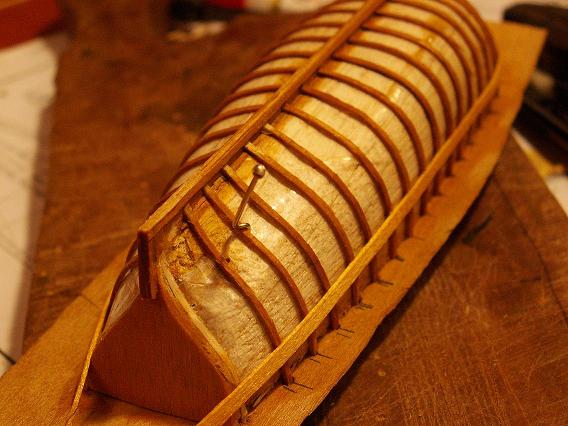

-poszycie

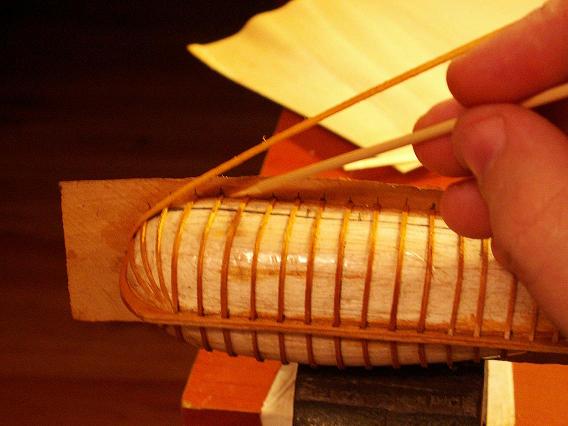

burty szalup są wykonane z pasków forniru, również "ugotowanych" jak wręgi, poszywania rozpoczynam od nadburcia w kierunku stępki gdy poszycie jest gładkie, jeżeli na zakładkę to kierunek odwrotny- od stępki do nadburcia, tu niestety jest trudniej, mocuję mokre paski forniru na szykoschnącym kleju, który nakładam mocno zaostrzonym patyczkiem bambusowym

HMB Endeavour 1769- 1771 szalupa028.jpg

HMB Endeavour 1769- 1771 szalupa030.jpg

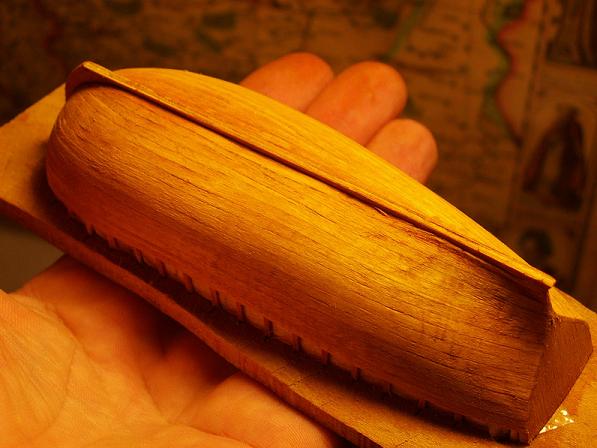

…i gotowe

HMB Endeavour 1769- 1771 szalupa032.jpg

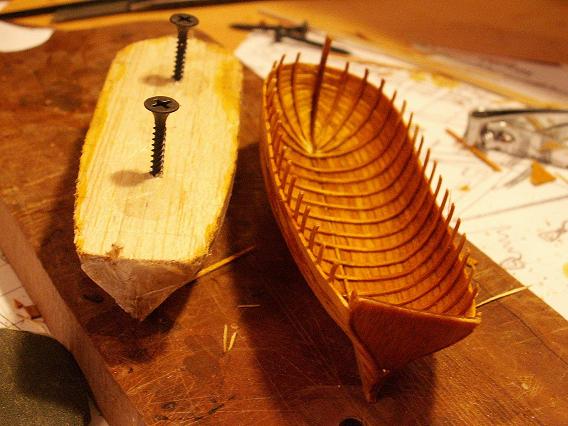

skalpelem odcinam wręgi i odkręcam kopyto

HMB Endeavour 1769- 1771 szalupa034.jpg

teraz należy wyczyścić wnętrze skorupy, ja to zrobiłem mini wiertarką mocując w uchwyt mini szczotkę ze sztucznego włosia, kolejny krok to wyprofilowanie pawęży, przyklejenie imitacji nadstępki, ławeczek, nadburcia i pozostałych elementów wyposażenia

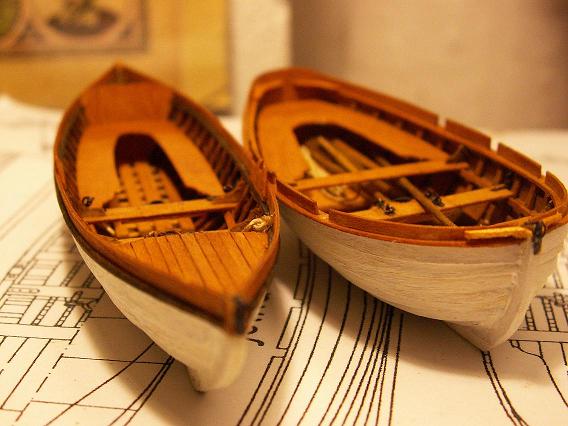

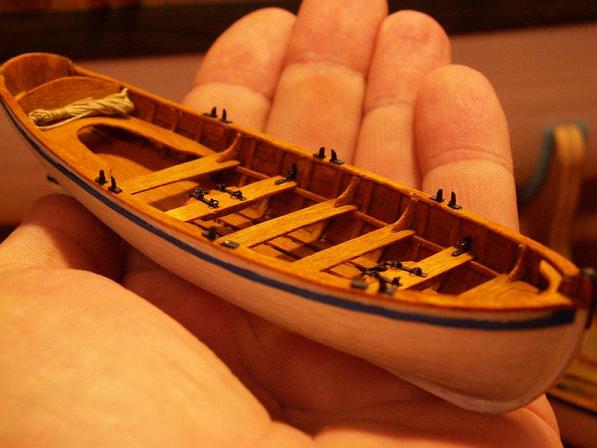

Poniżej kilka fotek gotowych szalup

HMB Endeavour 1769- 1771 szalupa036.jpg

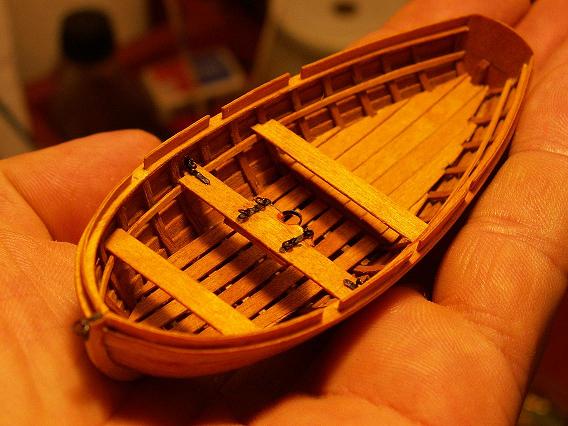

HMB Endeavour 1769- 1771 szalupa038.jpg

HMB Endeavour 1769- 1771 szalupa040.jpg

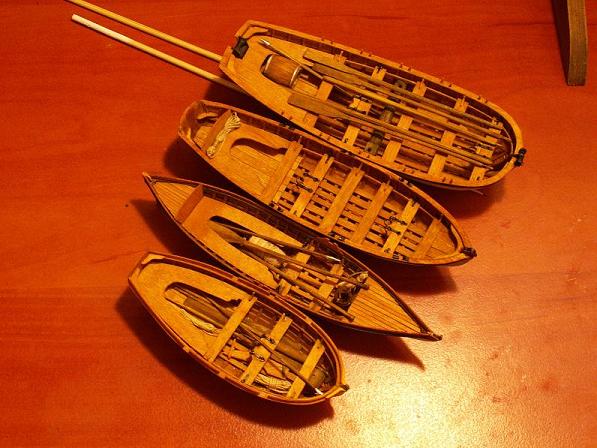

HMB Endeavour 1769- 1771 szalupa042.jpg

AL. ©www.epomoce.pl 24.09.2008
