Pobierz kod Płynne przejścia terenu

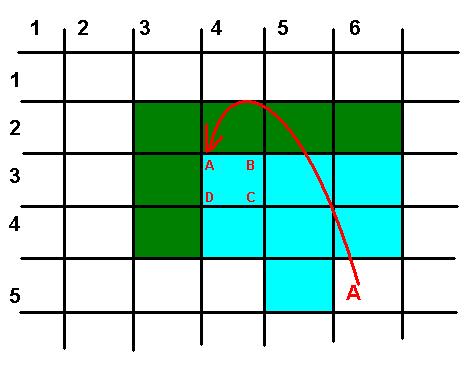

PŁYNNE PRZEJŚCIA TERENU Będzie to najprostszy i zarazem najkrótszy temat związany z OMEGĄ. Na poniższym rysunku jest pokazany bardzo prosty efekt przejścia jednego kafla w drugi Można zauważyć, że krawędzie kafli kostki brukowej rozmywają się na granicy z trawą. Jest to efekt bardzo prosty do uzyskania, jeżeli tylko podmieni się standardowa metodę rysowania TSprite …Kod programu zawiera dwie warstwy, drzewa jako warstwa trzecia są losowane. Kostka brukowa rysowana jest w warstwie drugiej, trawa w warstwie pierwszej. Oczywiście podejście można zmienić. Rysując wszystko w warstwie pierwszej a jedynie na granicach tereny zastosować podwójne rysowanie… Jak uzyskać taki efekt? Bardzo prosto Należy skorzystać z tej metody rysowania Draw4Col i pobawić się kanałami ALPHA, czyli przeźroczystością narożników kafla. Kod procedury wykonującej to zadanie przedstawiam poniżej procedure TKafel.Draw; begin if ImageIndex=-1 then exit; Image.Draw4Col( Round(X),Round(Y), Round(X+Image.TileWidth),Round(Y), Round(X+Image.TileWidth),Round(Y+Image.TileHeight), Round(X),Round(Y+Image.TileHeight), 0,0,0,1,1, OmegaColor(Red,Green,Blue,AlphaA), OmegaColor(Red,Green,Blue,AlphaB), OmegaColor(Red,Green,Blue,AlphaC), OmegaColor(Red,Green,Blue,AlphaD), ImageIndex,0); end; Jest to ta sama metoda- procedura rysująca, która szerzej opisałem w "Górach i Dolinach". Ten artykuł przedstawia inne jej zastosowanie. O płynnym przenikaniu kafli decydują wartości zapisane w zmiennych AlphaA,AlphaB,… Jak zmienić te wartości? Proszę zerknąć na poniższy rysunek Kafel (4,3) sąsiaduje w narożniku -A z trzema kaflami zielonymi- powiedzmy trawa -B z dwoma kaflami zielonymi i jednym niebieskim- powiedzmy woda -C z trzema kaflami niebieskimi -D z jednym niebieskim i dwoma zielonymi Przyjmując teraz zasadę, że za każde sąsiedztwo rogu kafla (4,3)- woda z rogiem kafla tego samego typu zwiększamy stopień przezroczystości z wartości ZERO do jakiejś tam przyjętej w naszym modelu. Ja zwiększałem współczynnik Alpha o wartości 255 za każde sąsiedztwo a potem podzieliłem przez 3. Poniżej odpowiedni fragment kodu for Ri:=0 to high(testRogow[Rj]) do begin nx:=k+kierunek1[testRogow[Rj,Ri],0]; ny:=w+kierunek1[testRogow[Rj,Ri],1]; if (nx<0)or(ny<0)or(nx>MaxX)or(ny>MaxY) then continue; if (AWarstwa[ny,nx].ImageIndex=AIDTest) then inc(Alpha,255); end; if AWarstwa[w,k].ImageIndex<>-1 then case Rj of //Rog A 0:AWarstwa[w,k].AlphaA:=Round(Alpha/3); //Rog B 1:AWarstwa[w,k].AlphaB:=Round(Alpha/3); //Rog C 2:AWarstwa[w,k].AlphaC:=Round(Alpha/3); //Rog D 3:AWarstwa[w,k].AlphaD:=Round(Alpha/3); end; I to cała tajemnica tego efektu:) resztę Czytelniku znajdziesz w załączonym kodzie. Rysowanie odbywa się przez klikanie lewym klawiszem myszki.
