Na rysunku przedstawiono przemiany termodynamiczne dla cyklu Carnota. Oznacz w o...

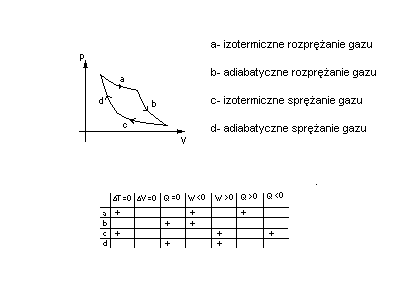

Na rysunku przedstawiono przemiany termodynamiczne dla cyklu Carnota. Oznacz w odpowiednich miejscach tabeli te pozycje w wierszach, które odpowiadają właściwym kolumnom. ‘Zbiór prostych zadań z fizyki’ Krzysztof Chyla.

Rozwiązanie wybranego zadania z fizyki

Określamy rodzaje procesów, którym poddany jest gaz i podajemy cechy tych procesów w tabeli.

ad a) Podczas izotermicznego rozprężania gazu temperatura nie ulega zmianie. Energia wewnętrzna nie ulega zmianie. Zmienia się objętość- rośnie. Gaz wykonuje pracę, według obowiązującej umowy odnotowujemy to ze znakiem minus. Aby wykonać tę pracę gaz pobiera ciepło z otoczenia

ad b) Podczas adiabatycznego rozprężania nie dochodzi do wymiany ciepła z otoczeniem. Gaz wykonuje pracę (piszemy ją ze znakiem minus) Maleje temperatura gazu- maleje więc energia wewnętrzna gazu jest kosztem wykonanej pracy.

ad c) Podczas izotermicznego sprężania gazu nie zmienia się temperatur. Energia wewnętrzna gazu nie zmienia się. Nad gazem zostaje wykonana praca (siła zewnętrzna musi go sprężyć- ścisnąć). Gaz do otoczenia oddaje ciepło (piszemy ze znakiem minus)

ad d) Podczas adiabatycznego sprężania gazu nie odchodzi do wymiany ciepła z otoczeniem, siła zewnętrzna wykonuje pracę nad gazem (spręża go). Rośnie temperatura gazu, rośnie więc energia wewnętrzna gazu
