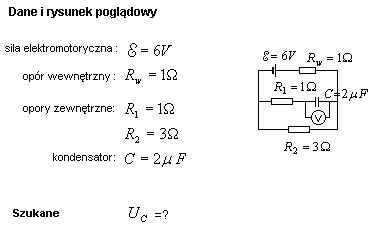

Jakie napięcie pokaże woltomierz w obwodzie pokazanym na rysunku?

Rozwiązanie wybranego zadania z fizyki

W gałęzi obwodu, w której włączony jest kondensator nie popłynie prąd. Kondensator się naładuje. Potencjał na jego okładkach będzie jednocześnie wskazaniami woltomierza. Skoro przez opór R1 nie płynie prąd, to nie ma spadku napięcia na tym elemencie. Potencjał jest na końcach opornika R1 jednakowy. Czyli wskazania woltomierza również odpowiadają spadkowi napięcia na oporze R2

Można to pokazać tym schematem

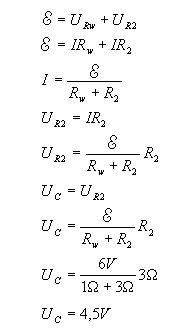

Zadanie sprowadza się do wyliczenia natężanie prądu przepływającego przez opornik R2 i wyliczeniu na nim spadku napięcia. Spadek ten będzie wskazaniami woltomierza.

Odp. Woltomierz wskaże napięcie 4,5V.
