Narysuj zależności napięcia mierzonego na oporze zewnętrznym Rz ogniwa o sile elektromotorycznej E funkcji:

a)oporu wewnętrznego (Rz=const)
b)oporu zewnętrznego (Rw=const)
c)natężenia prądu I(Rw=const)
"Zbiór prostych zadań z fizyki" Krzysztof Chyla.

Rozwiązanie wybranego zadania z fizyki

Aby można było narysować wyżej wymienione zależności należy znaleźć wzór, który opisuje spadek napięcia na oporze zewnętrznym Rz. Czyli:

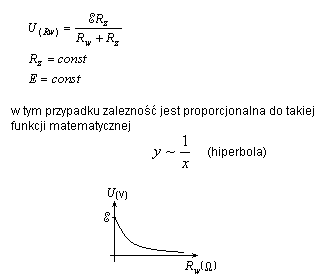

a) zależność napięcia w funkcji oporu wewnętrznego Rw, opór Rz potraktujemy jako stałą Rz=const.

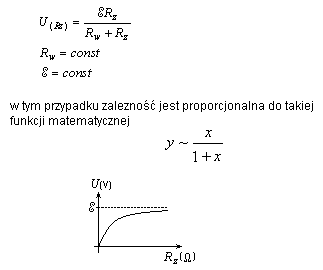

b) zależność napięcia w funkcji zewnętrznego Rz, opór Rw potraktujemy jako stałą Rw=const

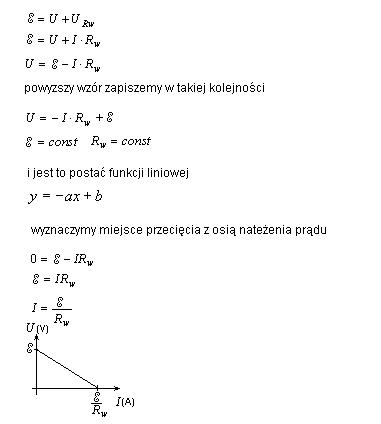

c) zależność napięcia w funkcji prądu I
