W obwodzie składającym się z ogniwa o sile elektromotorycznej E=4V i oporze wewnętrznym Rw=1(om) zmieniono opór zewnętrzny z R1=2(om) na R2=10(om). Oblicz różnicę pomiędzy wskazaniami woltomierza mierzącego napięcie na oporze zewnętrznym.

Rozwiązanie wybranego zadania z fizyki

Rozwiązując zadanie możemy skorzystać z prawa Ohma dla obwodu zamkniętego

Natężenie prądu płynące w obwodzie jest wprost proporcjonalne do siły elektromotorycznej (SEM) a odwrotnie proporcjonalne do całkowitego oporu obwodu.

lub z drugiego prawa Kirchhoffa

Suma algebraiczna sił elektromotorycznych (SEM) i spadków napięć w obwodzie zamkniętym jest równa zero.

Wychodząc z prawa Kirchhoffa dojdzie się do prawa Ohma.

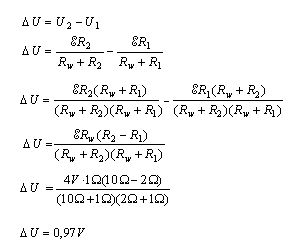

Mamy wyznaczone wzorem spadki napięcia na oporniku zewnętrznym. Teraz policzymy wartość różnicy wskazań woltomierza.

Odp. Różnica wskazań woltomierza wynosi 0,97V.
