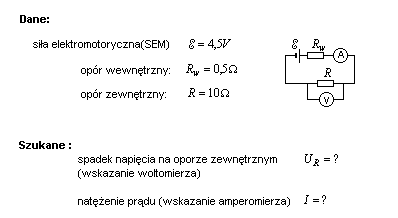

Co wskażą amperomierz i woltomierz w obwodzie przedstawionym na rysunku? Opór amperomierza jest znikomo mały, a woltomierza bardzo duży.

Rozwiązanie wybranego zadania z fizyki

Do rozwiązania tego zadania wykorzystamy II prawo Kirchhoffa

Suma algebraiczna sił elektromotorycznych (SEM) i spadków napięć w obwodzie zamkniętym jest równa zero.

Spadek napięcia występuje na oporze zewnętrznym i wewnętrznym. Suma tych spadków jest równa sile elektromotorycznej źródła prądu.

Odp. Amperomierz wskaże 0,28A a woltomierz 4,28V
