Jeżeli elektrody ogniwa połączymy oporem R1=5(om), to woltomierz dołączony ...

Jeżeli elektrody ogniwa połączymy oporem R1=5(om), to woltomierz dołączony do ogniwa wskazuje napięcie U1=10V. Przy oporze R2=2(om) napięcie to jest równe U2=8V. Oblicz się elektromotoryczną ogniwa oraz jego opór wewnętrzny.

Rozwiązanie wybranego zadania z fizyki

Do rozwiązania tego zadania wykorzystamy II prawo Kirchhoffa

Suma algebraiczna sił elektromotorycznych (SEM) i spadków napięć w obwodzie zamkniętym jest równa zero.

Oraz prawo Ohma.

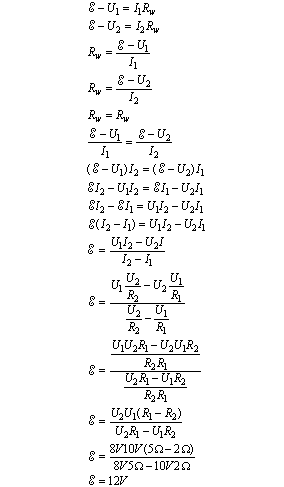

Piszemy równania wynikające z drugiego prawa Kirchhoffa dla obu przypadków wskazań woltomierza. Spadek napięcia na oporze Rw zapiszamy prawem Ohma

Korzystając z prawa Ohma zastąpimy natężenia prądu i wyliczymy opór wewnętrzny ogniwa

Aby wyliczyć siłę elektromotoryczną (SEM) źródła wrócimy do równań wynikających z drugiego prawa Kirchhoffa, ale przeniesiemy spadki napiec U1 i U2 na prawą stronę.

Odp. SEM źródła wynosi 12V a jego opór wewnętrzny 1(om)
