Oblicz wartość indukcji pola magnetycznego w środku kwadratu w podanych na ry...

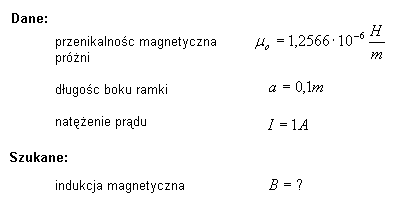

Oblicz wartość indukcji pola magnetycznego w środku kwadratu w podanych na rysunku a, b, c przypadkach, jeżeli natężenie prądu w drutach wynosi I=1A, a długość boku kwadratu a=0,1m. Zakładamy, że przewodniki są nieskończenie długie. Strzałki pokazują, w która stronę płynie prąd.

Rozwiązanie wybranego zadania z fizyki

Wiemy, ze wokół przewodnika z prądem powstaje wirowe pole magnetyczne. Musimy znaleźć sumę tych pól pochodzących od każdego boku ramki. O znaku wektora indukcji magnetycznej decyduje zwrot kierunku przepływu prądu w przewodniku. Aby wyznaczyć zwrot wektora indukcji magnetycznej posłużymy się regułą prawej dłoni:

Jeśli prawą dłonią obejmiemy przewodnik elektryczny tak, że kciuk wskazuje kierunek przepływu prądu elektrycznego w przewodniku, to zgięte pozostałe palce wskażą zwrot wektora indukcji magnetycznej (zwrot linii sił pola magnetycznego).

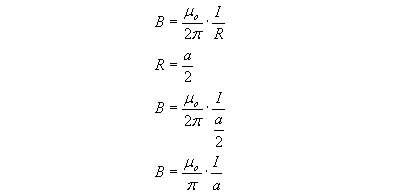

Wyznaczymy ogólny wzór na indukcję B w punkcie odległym o R od przewodnika

Teraz określimy zwroty wektorów indukcji magnetycznej poszczególnych boków ramki i wykonamy odpowiedni rachunek.

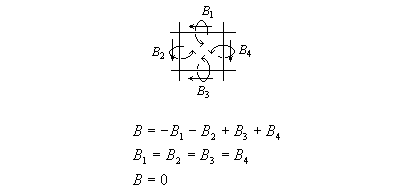

a)

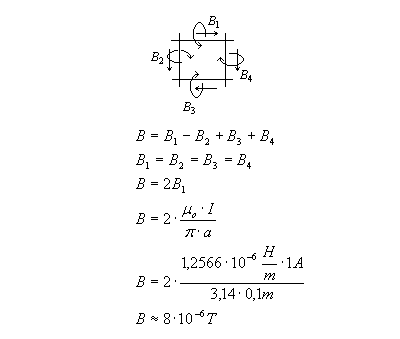

b)

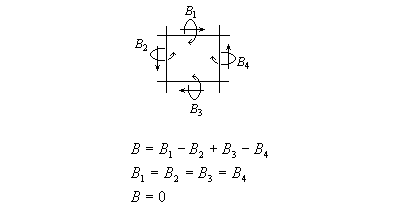

c)
