Oblicz maksymalny moment siły, który działa na kwadratową ramkę o boku a=0,...

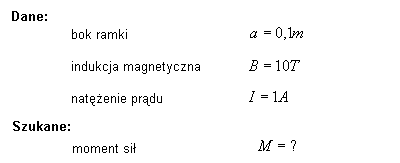

Oblicz maksymalny moment siły, który działa na kwadratową ramkę o boku a=0,1m wykonaną z przewodnika. Ramkę umieszczamy w polu magnetycznym, którego wartość indukcji B=10T. W ramce płynie prąd o natężeniu I=1A.

Rozwiązanie wybranego zadania z fizyki

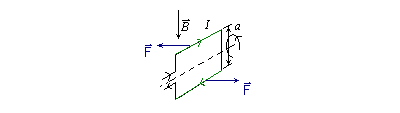

Siła elektro dynamiczna powstanie tylko w bokach ramki równoległych do osi obrotu

Szukany moment sił magnetycznych będzie sumą momentów obu sił. Momenty tych sił są równe, co do wartości.

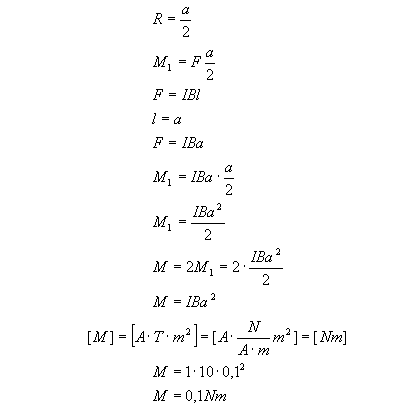

Ramię (R) odpowiada połowie długości boku ramki. Siłę (F) zastąpimy wzorem na siłę elektrodynamiczną. Stąd:

Odp. Maksymalny moment siły wynosi 0,1Nm
