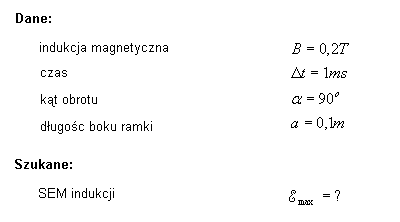

Oblicz maksymalną siłę elektromotoryczną, która powstanie na końcówkach ramki pokazanej na rysunku, jeżeli znajduje się ona w polu magnetycznym o indukcji B=0,2T, a jej obrót o 90st. dokonuje się w czasie 1ms. Przyjmij, że ramka jest kwadratem o boku a=0,1m.

Rozwiązanie wybranego zadania z fizyki

Rozwiązanie tego zadanie jest analogiczne jak poprzedniego (8.2)

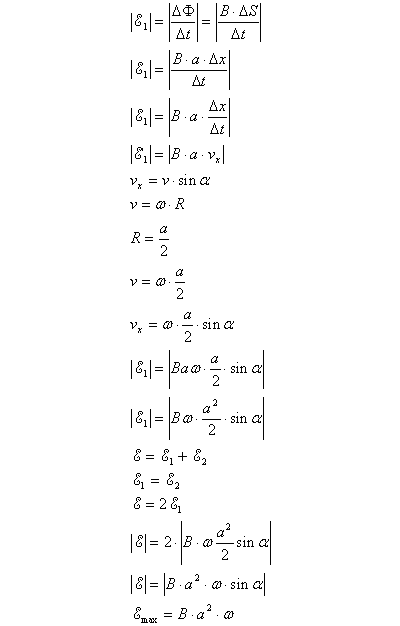

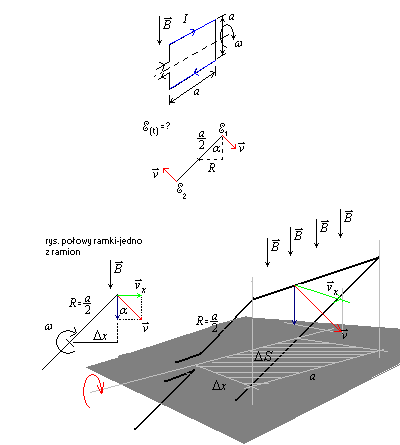

SEM indukcji powstanie w dwóch bokach-prętach (na rysunku zaznaczone są kolorem niebieskim).Strumień magnetyczny obejmowany przez ramkę się zmienia, bo zmienia się efektywne pole, przez które przenika wektor indukcji magnetycznej pod katem prostym. Całkowita wartość SEM jest sumą obu sił elektromotorycznych wyindukowanych w tych bokach ramki (mechanizm powstawania SEM jest opisany w zadaniu 8.1).

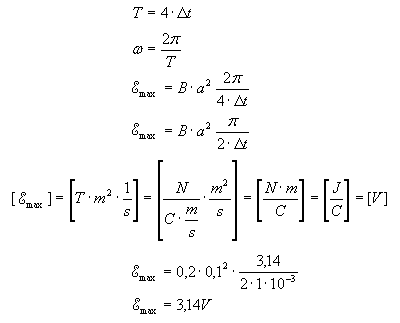

Wiemy, ze czas obrotu ramki o kat 90st. wynosi (delta)t=1ms. Oznacza to, że okres obrotu ramki jest cztery razy dłuższy. Mając to na uwadze maksymalna wartość SEM indukcji będzie wynosić:

Odp.W ramce wyidukuje się SEM o maksymalnej wartości 3,14V.
