Narysuj jak według Ciebie będzie się zmieniać w czasie SEM indukcji elektromagnetycznej, powstająca w kwadratowej ramce o boku a, która przemieszcza się ze stała prędkością przez obszar stałego pola magnetycznego o indukcji Bi szerokości d. ramka porusza się prostopadle do linii pola magnetycznego

Rozwiązanie wybranego zadania z fizyki

Wiemy, że SEM indukcji powstaje gdy zmienia się strumień magnetyczny. W podanym przypadku będzie to odpowiadać przedziałowi czasu wchodzenia i wychodzenia ramki z obszaru pola elektrostatycznego. Gdy ramka będzie się zbliżać do pola oraz w nim przebywać SEM nie zostanie wyidukowana.

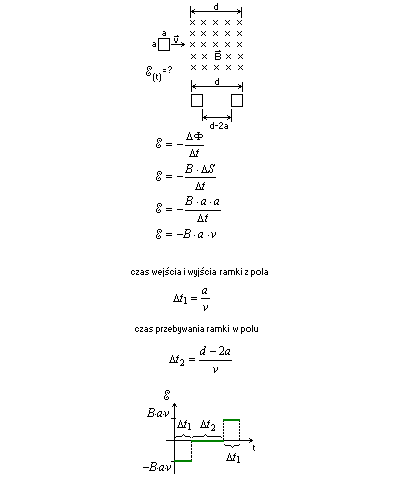

Chcąc narysować wykres musimy ustalić wartości przedziałów czasu odpowiadających wejściu i wyjściu ramki z pola oraz przebywania ramki w polu magnetycznym. Ramka porusza się ze stałą szybkością- posłużymy się wzorem na drogę w ruchu jednostajnym prostoliniowym.
