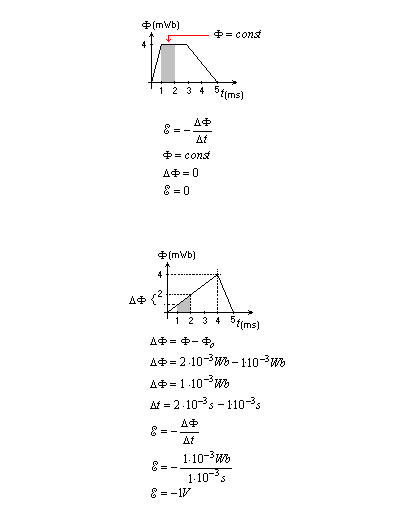

Poniższe wykresy przedstawiają zależność od czasu strumienia indukcji magnetycznej wytworzonej w obwodzie zamkniętym. Korzystając prostych nich dla obu przypadków: a) oblicz SEM indukowaną w obwodzie w drugiej milisekundzie, prostych; b)narysuj zależność SEM od czasu.

Rozwiązanie wybranego zadania z fizyki

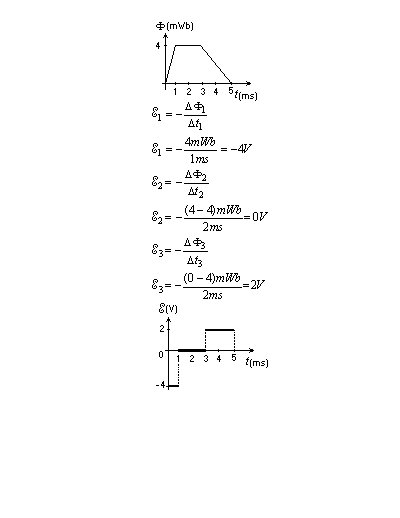

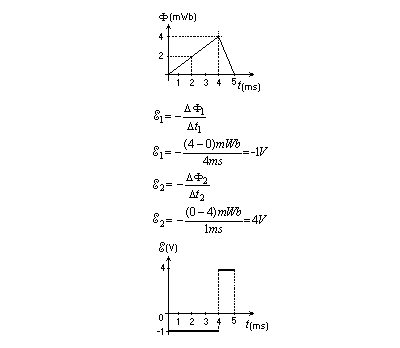

Aby narysować zależność SEM od czasu, musimy znaleźć wartości wyidukowanej SEM w poszczególnych przedziałach czasowych. Przedziały te wyznaczają nam przegięcia wykresu zależności strumienia indukcji magnetycznej wytworzonej w podanym obwodzie zamkniętym.
