Zależność natężenia prądu od czasu dla pewnego obwodu przedstawia rysunek....

Zależność natężenia prądu od czasu dla pewnego obwodu przedstawia rysunek. Oblicz SEM indukcji własnej powstającej w tym obwodzie. Przyjmij L=10H.„Zbiór prostych zadań z fizyki” Krzysztof Chyla

Rozwiązanie wybranego zadania z fizyki

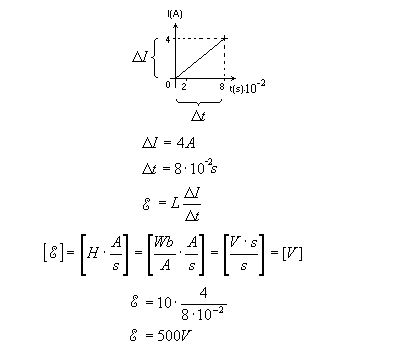

Odpowiednie wartości odczytamy z wykresu i podstawimy do wzoru na SEM indukcji powstałą w zwojnicy

Odp. SEM indukcji własnej wyidukowanej w obwodzie wynosi 500V.
