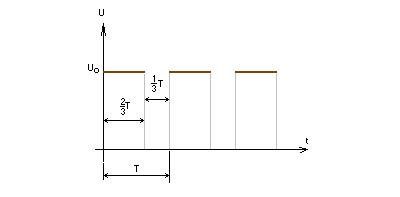

Oblicz napięcie skuteczne pewnego źródła, jeżeli zależność napięcia od czasu przedstawia rysunek.
Rozwiązanie wybranego zadania z fizyki
Napięcie skuteczne odpowiada takiemu napięciu prądu przemiennego, dla którego w tym samym przedziale czasu w tym samym obwodzie wydzieli się ta sama ilość energii. Skorzystamy z tego pojęcia. Energia liczbowo odpowiada pracy.
Czas mamy podany-jest to okres T przebiegu impulsów prostokątnych. Dwie trzecie okresu napięcie trwa a jedną trzecią okresu ma wartość zero. Skorzystamy ze wzoru na pracę prądu wyrażoną przez napięcie i przyrównamy do siebie pracę prądu skutecznego i prądu przemiennego:
