Cewkę o indukcyjności L=0,2H włączono w obwód prądu stałego o napięciu U...

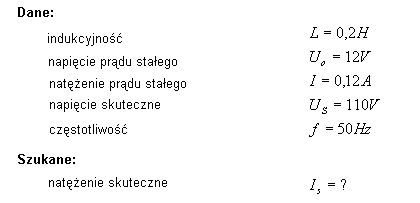

Cewkę o indukcyjności L=0,2H włączono w obwód prądu stałego o napięciu Uo=12V i stwierdzono, że płynie przez nią prąd o natężeniu I=0,12A. Oblicz natężenie skuteczne prądu płynącego przez tę cewkę, jeżeli podłączymy ją do źródła prądu zmiennego o napięciu skutecznym Us=110V i częstotliwości f=50Hz.

Rozwiązanie wybranego zadania z fizyki

Podłączenie cewki do obwodu prądu zmiennego, będzie odpowiadać poniższemu schematowi połączenia:

Zawada obwodu składać się będzie z oporu rezystora(opornika) i zawady cewki. Opór opornika to opór cewki podłączonej w obwodzie prądu stałego. Wyznaczymy go z prawa Ohma.

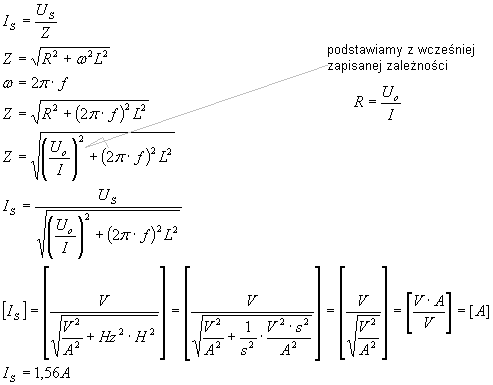

Na mocy tego samego prawa wyznaczymy zależność na szukane natężenie prądu skutecznego. We wzorze zamienimy opór omowy(R) na zawadę (Z) obwodu:

Odp. Natężenie skuteczne prądu płynącego przez tę cewkę wynosi 1,56A.
