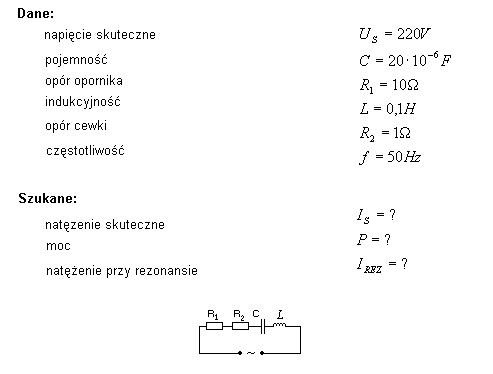

Do sieci o napięciu skutecznym Us=220Vwłączono szeregowo kondensator o pojemności C=20uF, opornik o oporze R1=10(om) oraz cewkę o indukcyjności L=0,1H i oporze R2=1(om). Jakie jest natężenie prądu płynącego w tym obwodzie? Jaka jest moc prądu? Częstotliwość f=50Hz. Oblicz natężenie prądu płynącego w obwodzie przy częstotliwości rezonansowej.

Rozwiązanie wybranego zadania z fizyki

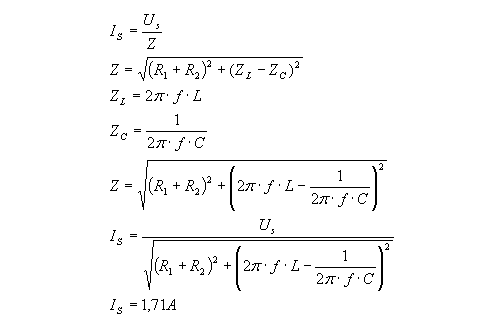

Element w obwodzie połączone są szeregowo, czyli przez każdy z nich przepływa ten sam prąd. Jego wartość obliczymy na podstawie prawa Ohma. Obliczamy natężenie skuteczne

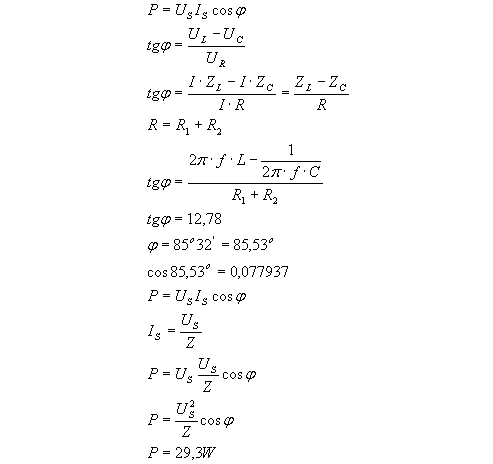

Obliczając moc musimy znać przesuniecie fazowe pomiędzy napięciem a natężeniem, które wyznaczymy bezpośrednio ze wzoru.

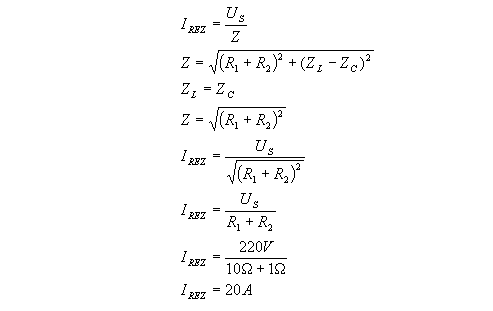

Obliczamy natężenie prądu przy rezonansie, który występuje wtedy, gdy zawada cewki jest równa zawadzie kondensatora.
